All-in-one op 1,2 vierkante meter

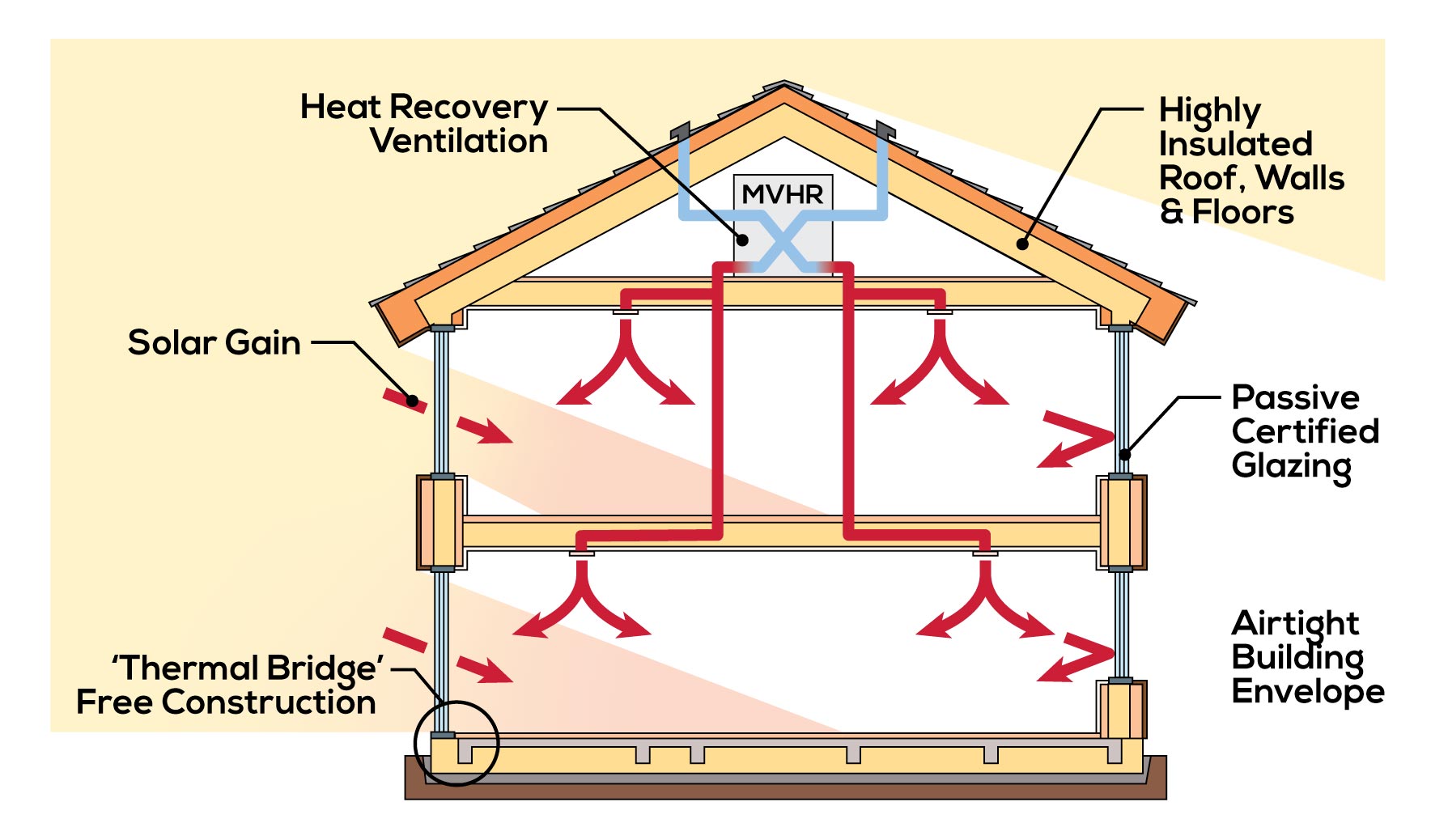

In Nederlandse woningen is de installatieruimte schaars. Achtertuinen zijn klein, gevels en daken moeten er strak uitzien, en techniek binnen mag niet ten koste gaan van het woonoppervlak. Stiebel Eltron brengt met de vijfde generatie LWZ vijf functies samen in één binnenopstelling: verwarming, koeling, warm tapwater, ventilatie met warmteterugwinning en luchtfiltering. De kiem hiervoor werd al eind jaren negentig gelegd vanuit de Passivhaus-gedachte; betere isolatie en luchtdichter bouwen veranderden de energiebehoefte zo sterk dat ook de installatietechniek mee moest evolueren
Samenhang tussen gebouw en techniek
Bij zeer energiezuinige woningen is de energiebehoefte voor ruimteverwarming sterk afgenomen, waardoor het warme tapwater relatief zwaarder weegt. Pim Snoek van Stiebel Eltron benadrukt dat all-in-one niet simpelweg het samenbrengen van meerdere technieken in één toestel is. Het gaat erom vooraf na te denken over de wisselwerking tussen gebouw, gebruiker en installatie. Een goed praktijkvoorbeeld is de renovatie van een monumentale boerderij in Tilburg volgens passiefhuis-principes. Door het toestel slim in te passen, werden korte luchtkanalen en optimale prestaties behaald.
Samenwerking in de keten
Een belangrijk voordeel van geïntegreerde systemen uit zich op de bouwplaats. Een overzichtelijke technische ruimte met vaste aansluitposities zorgt voor rustig en nauwkeurig werk. Toch stelt Snoek dat de echte winst nog eerder in het proces zit: hoe sneller architecten, bouwkundigen en installateurs hun kennis delen, hoe beter het totale systeem kan worden geoptimaliseerd. We moeten niet eerst een gebouw volledig ontwerpen en pas daarna kijken welke techniek erin past.
Rendement behalen met All-in-One
Voor een succesvolle toepassing van compacte all-in-one systemen zijn de volgende technische en praktische aspecten leidend:

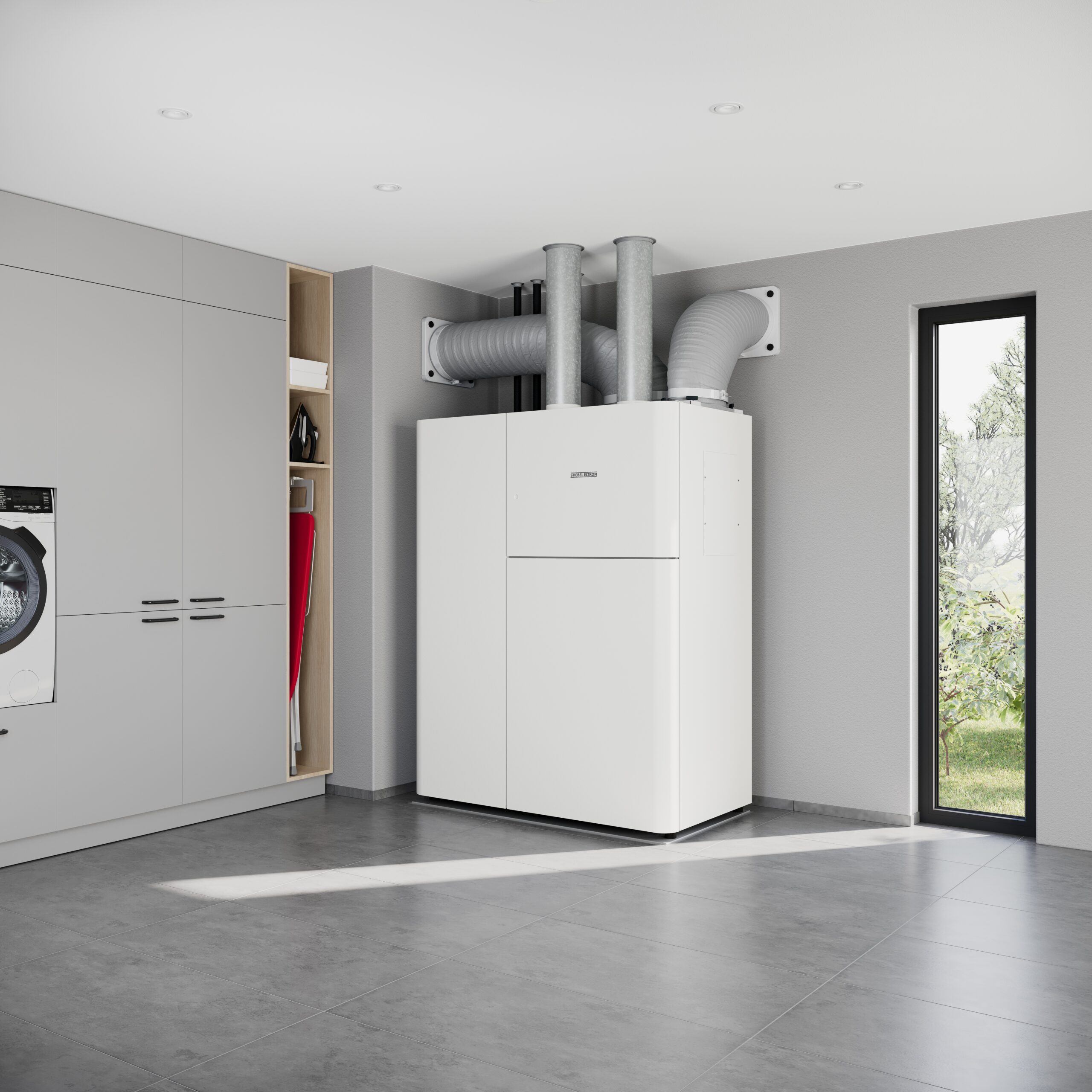

- Compacte voetafdruk: Het toestel heeft een footprint van circa 1,2 m² (inclusief aansluitruimte circa 1,6 m²), waardoor het vrijwel geen kostbare woonruimte inneemt.
-
Deling bij transport: De unit kan in twee delen door een standaard deuropening naar binnen worden gebracht, wat de plaatsing in zowel nieuwbouw als renovatie vergemakkelijkt.
-
Dimensionering van luchtkanalen: Pas voldoende grote kanalen (zoals DN315-dakdoorvoeren) toe om de luchtsnelheid te beperken; dit verbetert de energieoverdracht en enthalpieterugwinning én voorkomt geluidsoverlast.
-
Duurzaam koudemiddel: Met de toepassing van R290 (propaan) wordt ingespeeld op de huidige eisen voor milieuvriendelijke koudemiddelen.
-
Geen buitenunit: De afwezigheid van een buitendeel voorkomt onderhoud op hoogte en maakt het buitenaanzicht van de gevel of het dak strakker.
3 Pijlers voor een integraal installatieconcept
-
Maximale integratie
Combineer 5 functies op 1,2 m² en voorkom versnippering van apparatuur in krappe technische ruimtes
-
Integrale samenwerking
Breng bouwkundige en installatietechnische kennis al in de ontwerpfase samen voor het beste resultaat.
-
Installatiegemak & Rust
Gebruik vaste aansluitposities en intern afgestemde regelingen om inregeltijd en montagespecs te optimaliseren.
