Douche-WTW: Rendement uit restwarmte
De belangstelling voor douche-warmteterugwinning (WTW) is de afgelopen jaren sterk toegenomen, mede gedreven door stijgende energieprijzen en strengere regelgeving voor de woningbouw. Het principe is technisch elegant: de warmte van wegstromend douchewater wordt via een warmtewisselaar overgedragen aan het koude aanvoerwater. Hierdoor stroomt het water niet met 10 graden, maar al aanzienlijk voorverwarmd richting de mengkraan of de opwekker. Dit vermindert de vraag naar primair vermogen van de cv-ketel of warmtepomp aanzienlijk.
Techniek en systeemkeuze

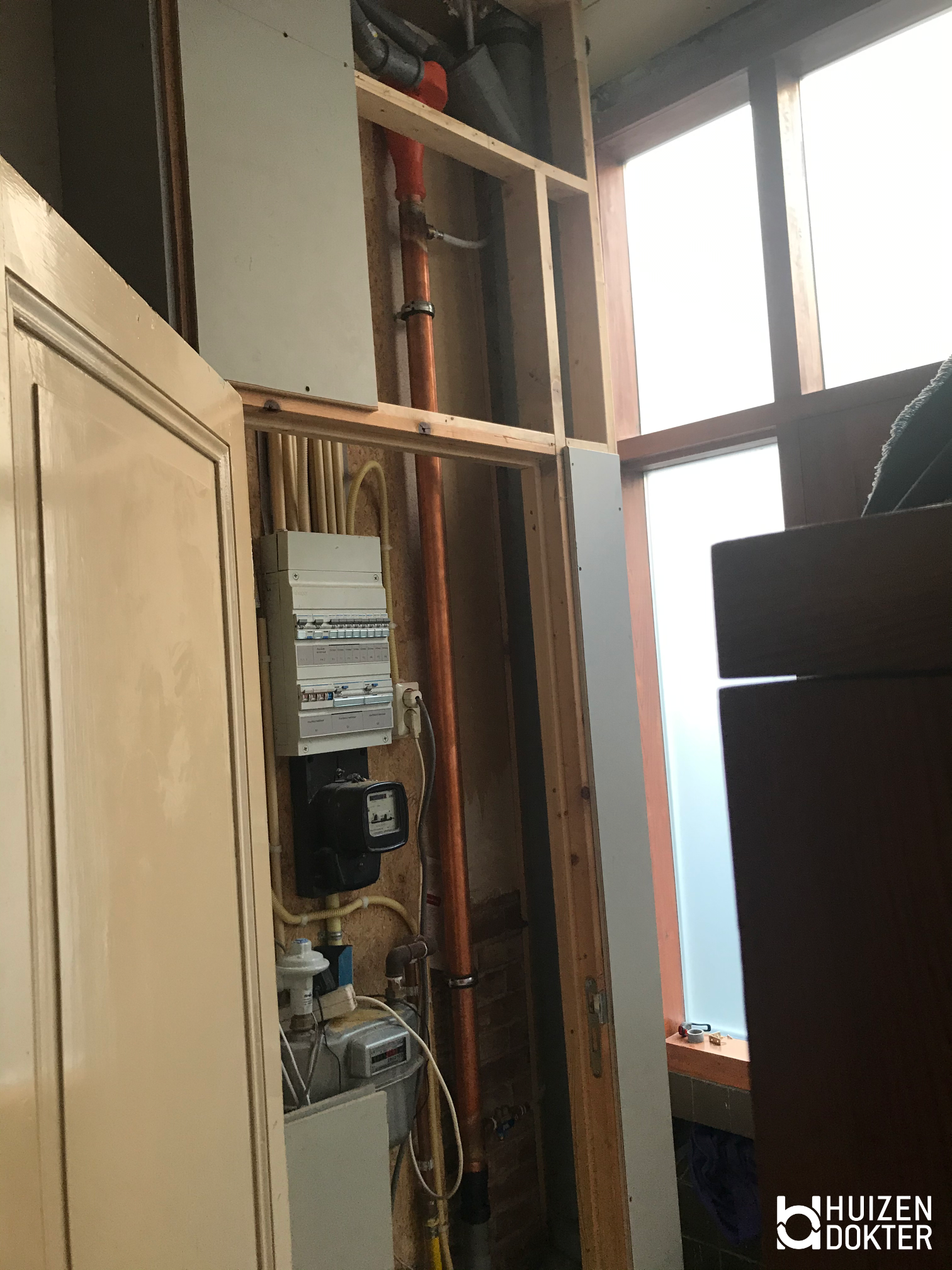

In de markt wordt onderscheid gemaakt tussen verschillende configuraties, waarbij de verticale douche-WTW en de horizontale douchegoot-WTW de bekendste zijn. Een verticale douche-pijp levert technisch gezien het hoogste rendement, vaak tussen de 60 en 70 procent, omdat het water over een grotere lengte warmte kan uitwisselen. In situaties waar een verticale opstelling niet mogelijk is, bijvoorbeeld bij renovaties van badkamers op een begane grond, biedt de douchegoot met geïntegreerde warmtewisselaar een uitkomst. Hoewel het rendement van deze horizontale systemen lager ligt, tussen de 30 en 50 procent, dragen ze nog steeds wezenlijk bij aan de energieprestatie van de woning.
Rendement in de praktijk
Het werkelijke succes van een douche-WTW wordt in de praktijk volledig bepaald door het gebruik. De techniek is vooral rendabel in huishoudens waar veel en intensief wordt gedoucht. Bij een gemiddeld gezin kan de besparing oplopen tot honderden kilowatturen per jaar. Naast de directe energiebesparing biedt het systeem ook comfortvoordelen: doordat het koude water wordt voorverwarmd, kan een warmtepomp of ketel met een kleinere voorraadbuffer toe, of kan er langer achter elkaar warm water worden geleverd zonder dat de temperatuur zakt.
Aandachtspunten bij Douche-WTW
Voor een correcte installatie en een optimaal rendement dient de installateur rekening te houden met de volgende technische aspecten:
Tegenstroomprincipe: Zorg ervoor dat het systeem altijd volgens het tegenstroomprincipe wordt aangesloten. Dit betekent dat het koude aanvoerwater in tegengestelde richting stroomt aan het warme afvoerwater voor de hoogste warmteoverdracht.

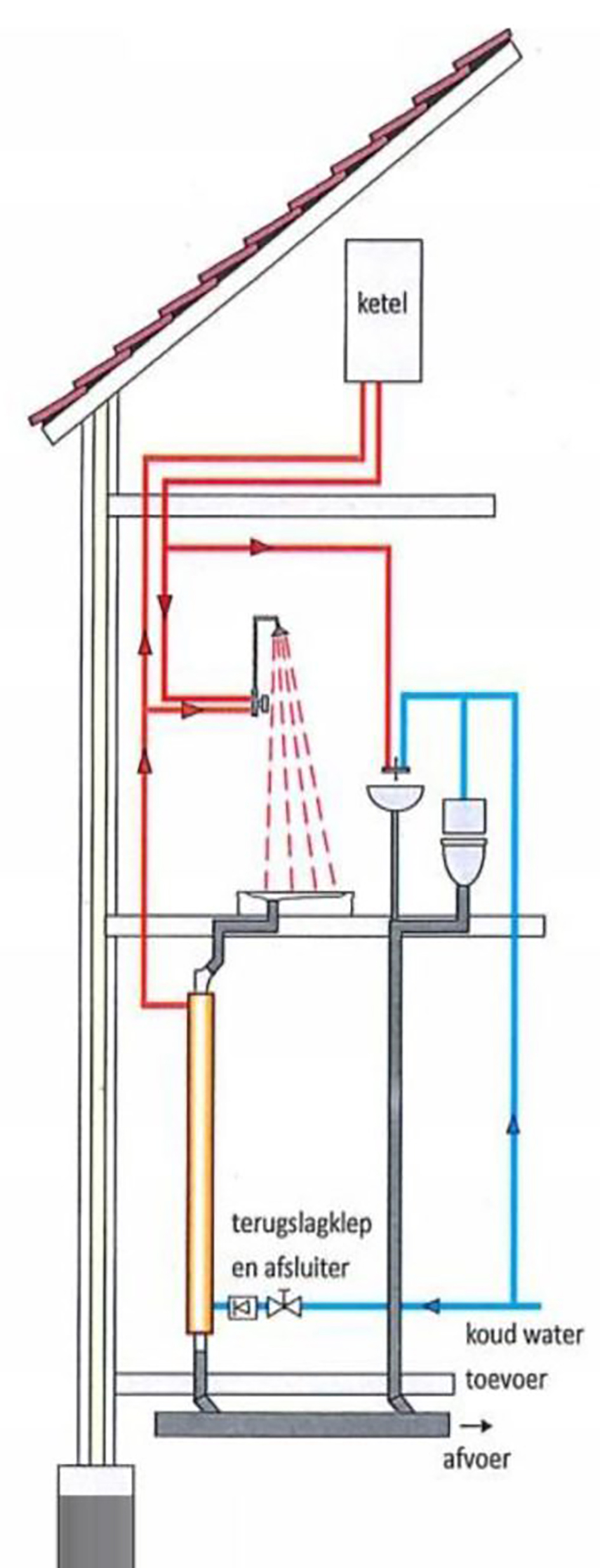

Hydraulische aansluiting: Voor het maximale rendement verdient het de voorkeur om het voorverwarmde water aan te sluiten op zowel de koudwaterzijde van de mengkraan als op de inlaat van de warmwateropwekker.
Drukverlies in het ontwerp: Houd bij de berekening van de waterinstallatie rekening met het extra drukverlies over de warmtewisselaar. Bij systemen met een hoog debiet, zoals stortdouches, kan dit drukverlies invloed hebben op het comfort.
Veiligheid en scheiding: Gebruik uitsluitend dubbelwandige warmtewisselaars die voldoen aan de geldende normen voor de scheiding tussen drinkwater en afvalwater, om elke vorm van contaminatie uit te sluiten.
Onderhoud en vervuiling: Instrueer de bewoner dat de douche-WTW, en met name de douchegoot-variant, regelmatig moet worden gereinigd. Zeepresten en haar kunnen een isolerende laag vormen op de warmtewisselaar, wat het rendement op termijn verlaagt.
3 Pijlers voor energiebesparing
-
Gebruik als graadmeter
De besparingspotentie is het hoogst bij intensief gebruik door meerdere personen binnen het huishouden.
-
Optimale systeemkeuze
Kies bij voorkeur voor een verticale WTW-pijp vanwege het hogere thermische rendement ten opzichte van horizontale systemen.
-
Correcte inregeling
Sluit het systeem aan op zowel de kraan als de opwekker om het volledige besparingspotentieel te benutten.
